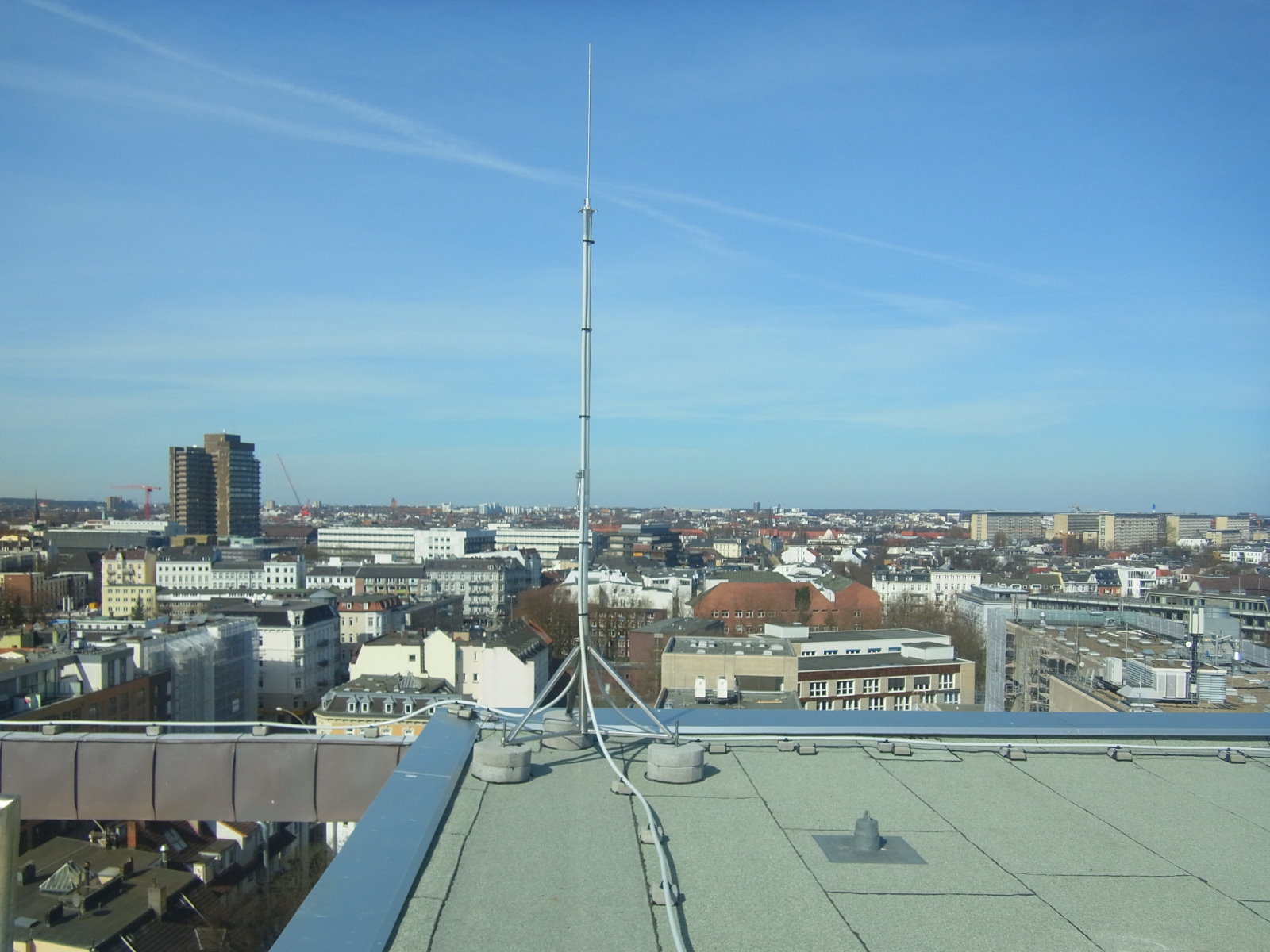

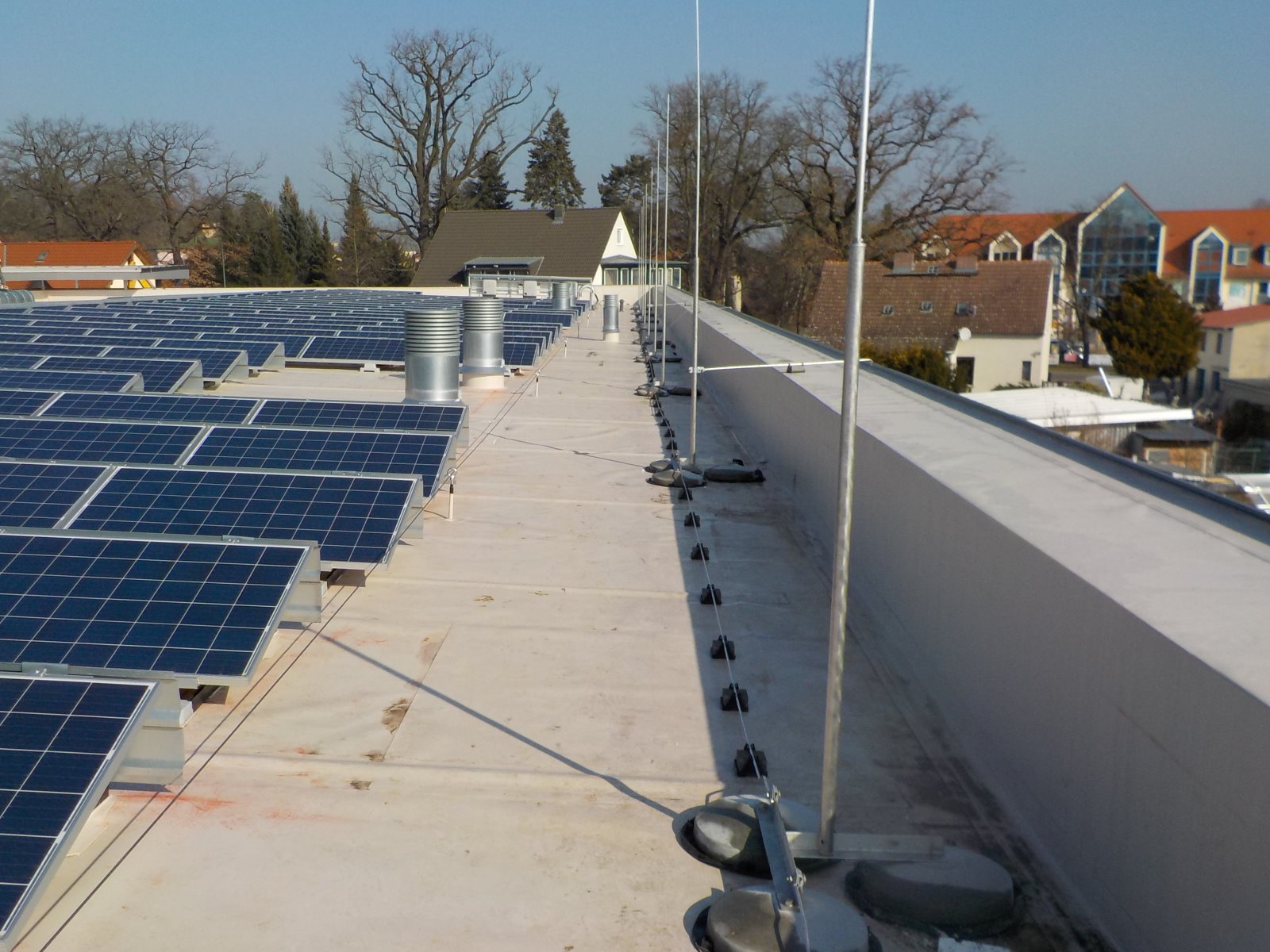

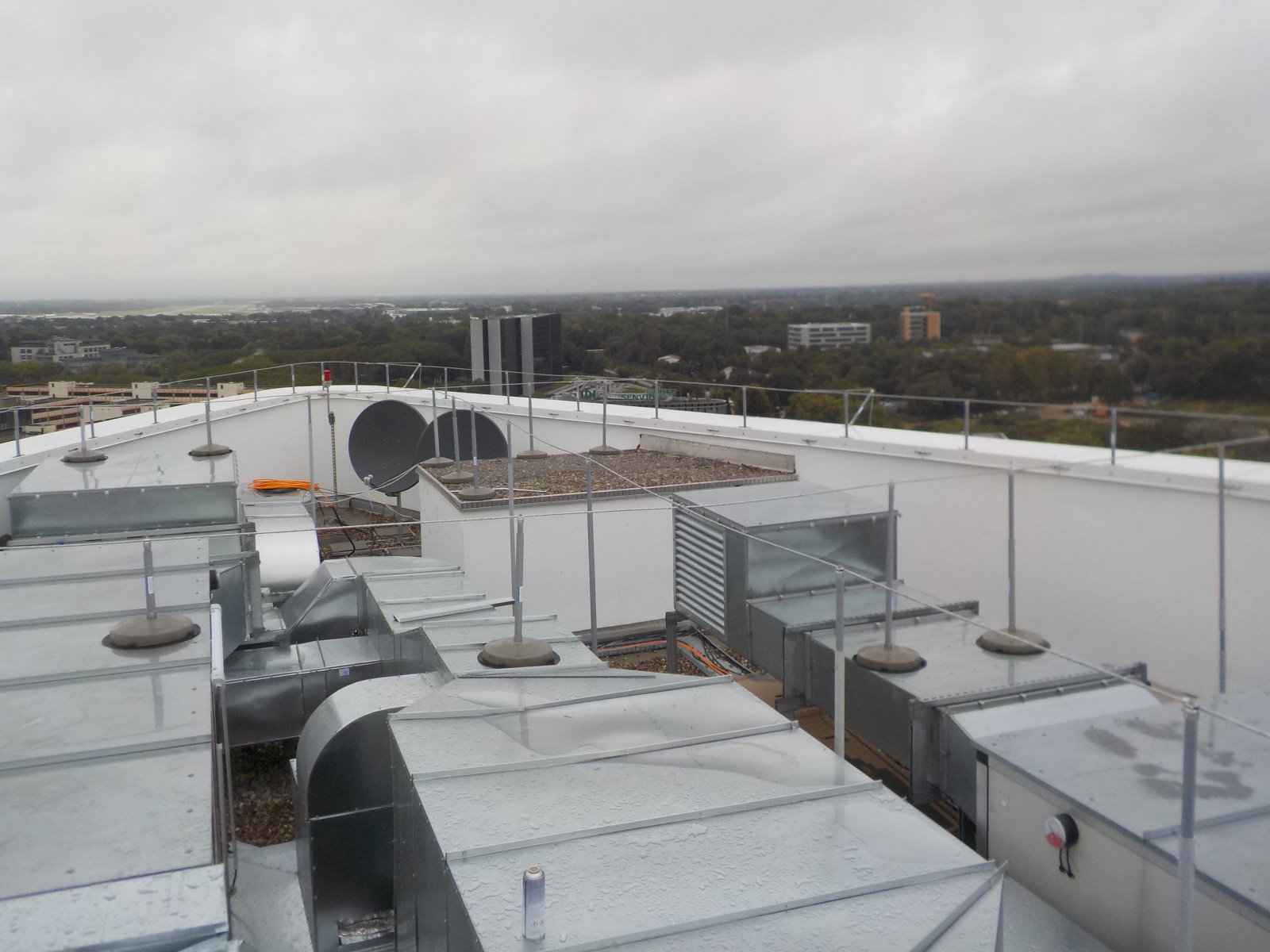

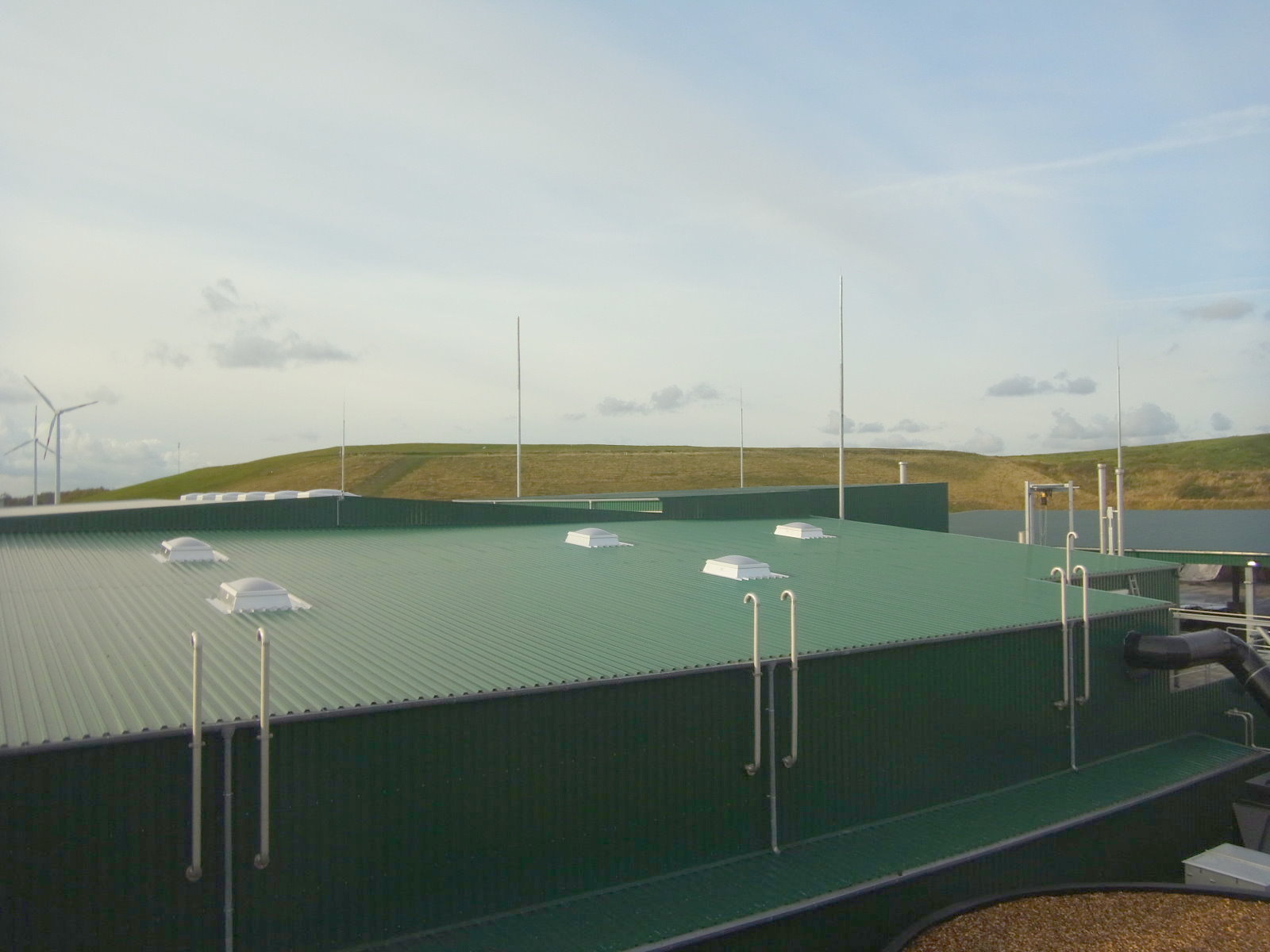

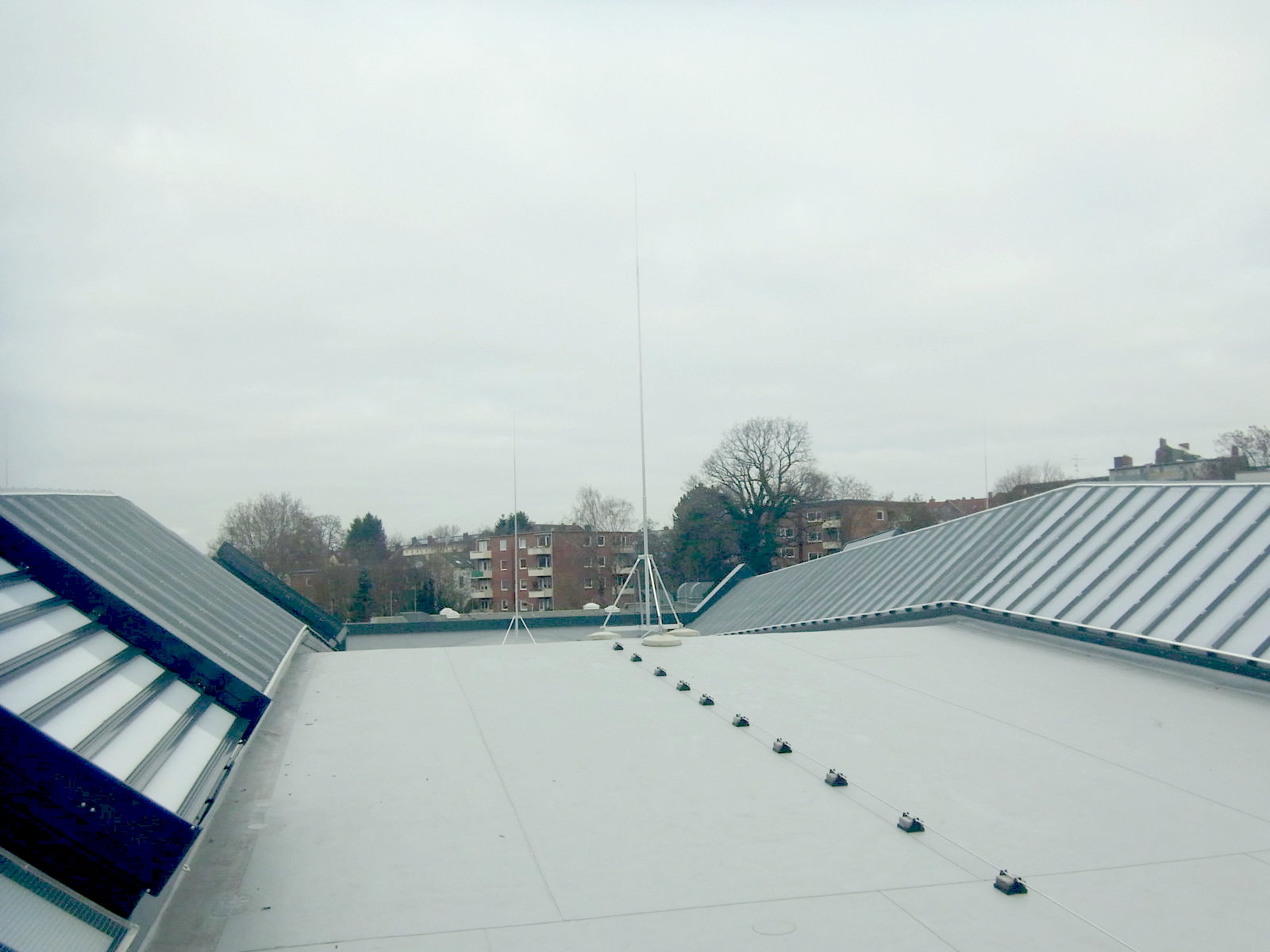

Äußerer Blitzschutz - Auffang- und Ableiteinrichtung

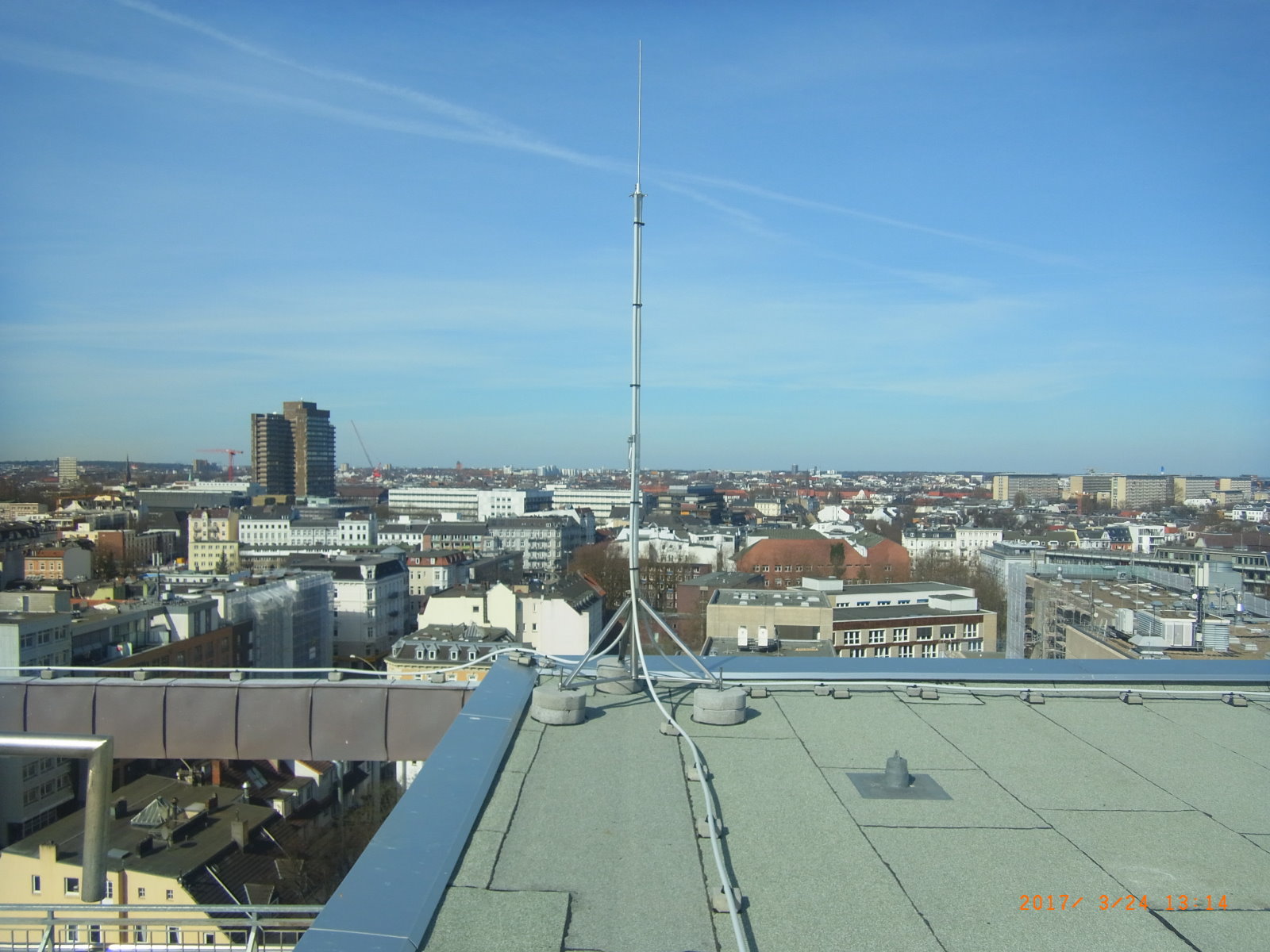

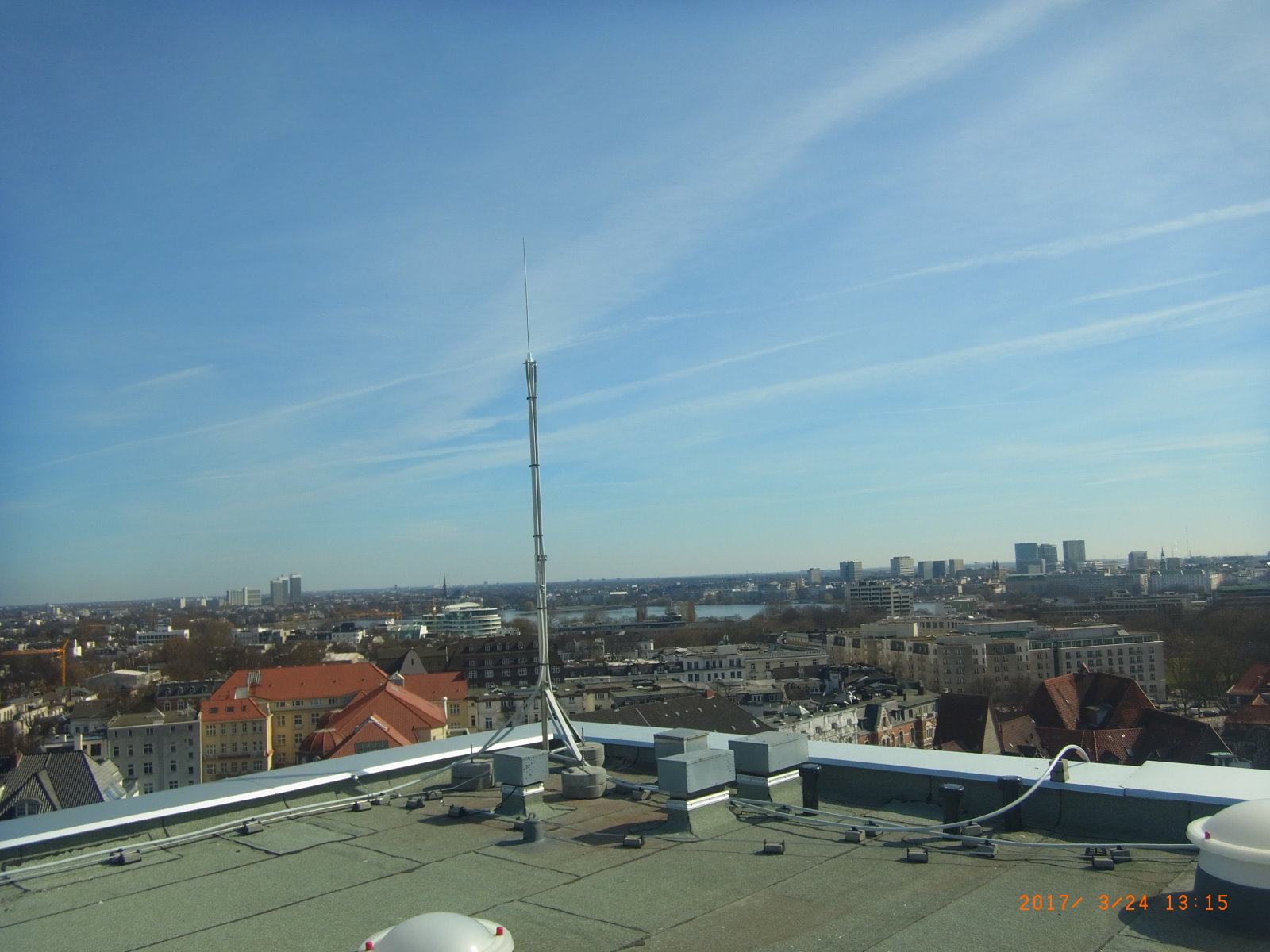

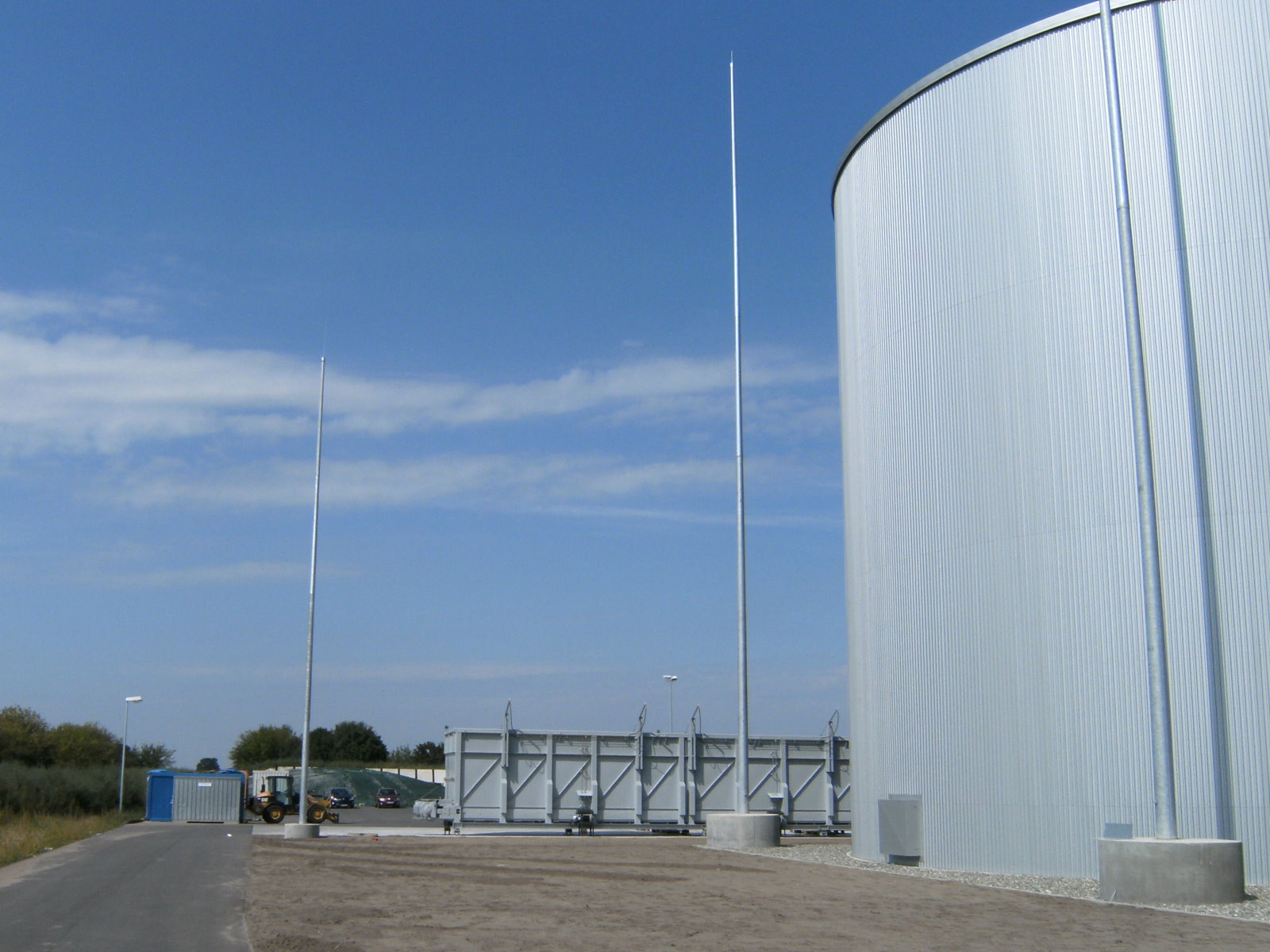

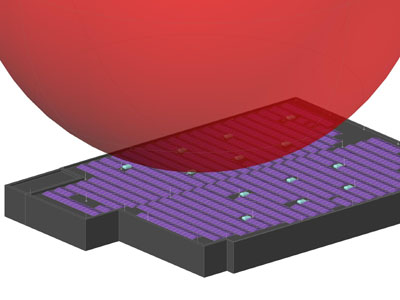

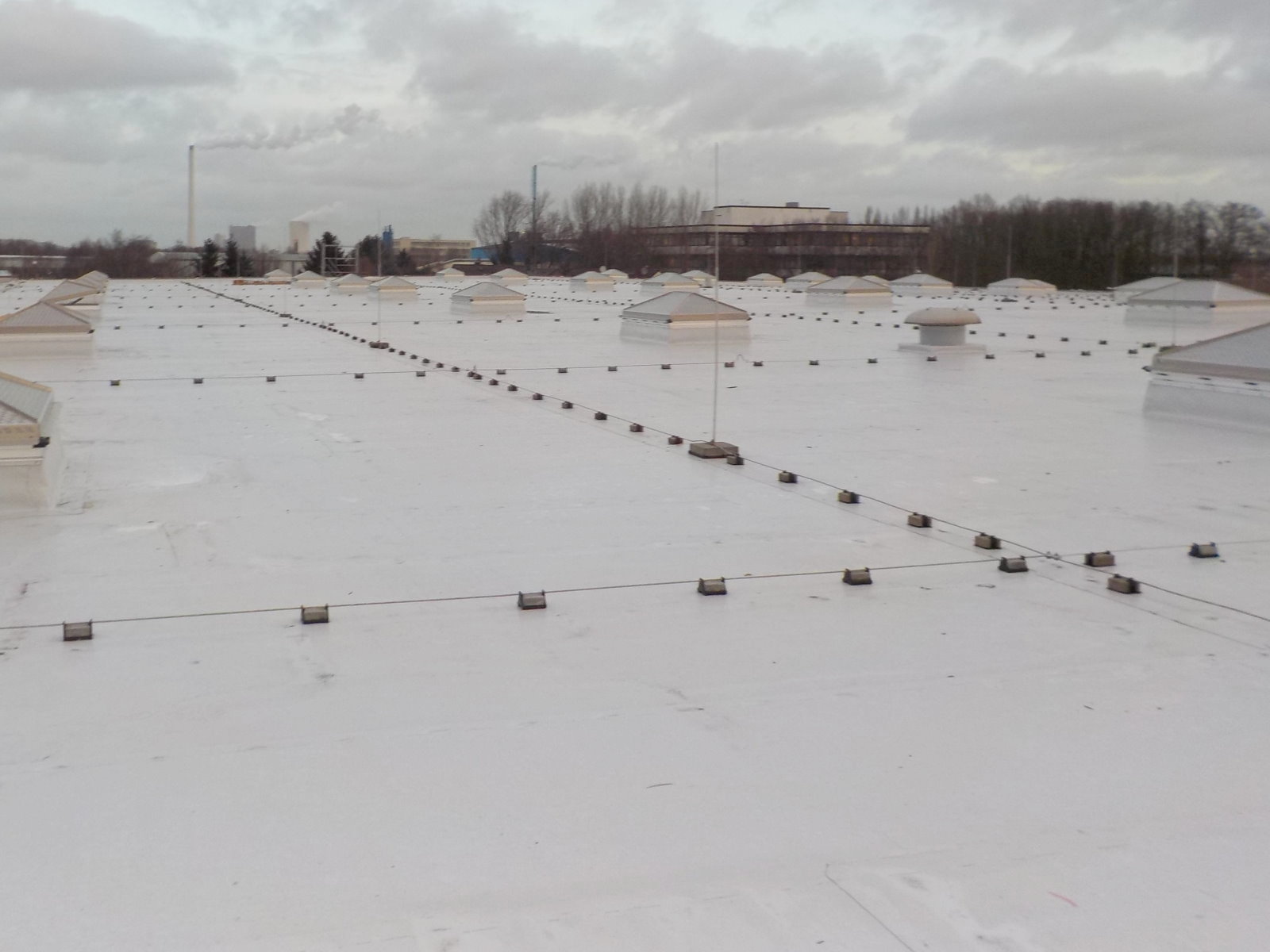

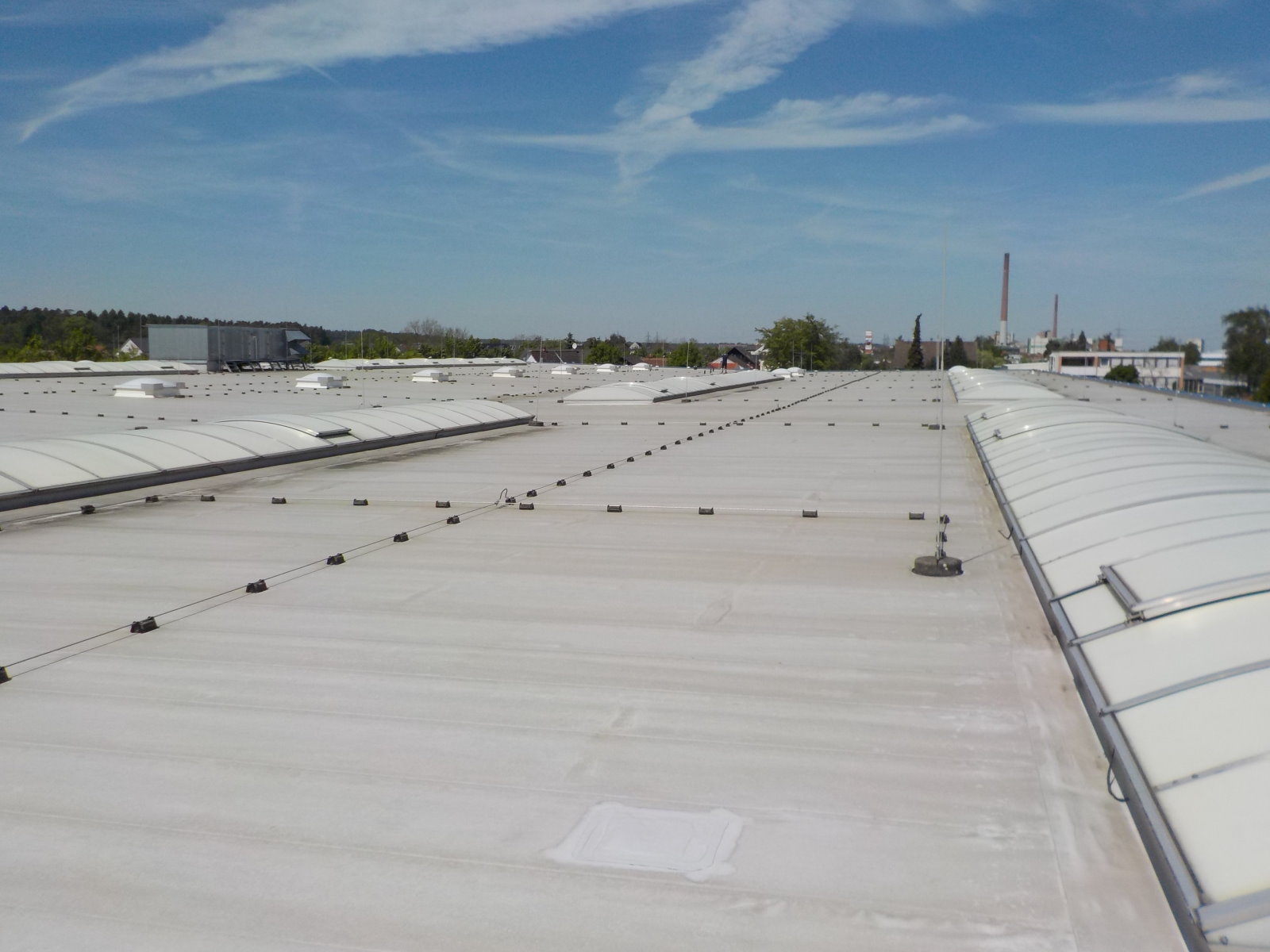

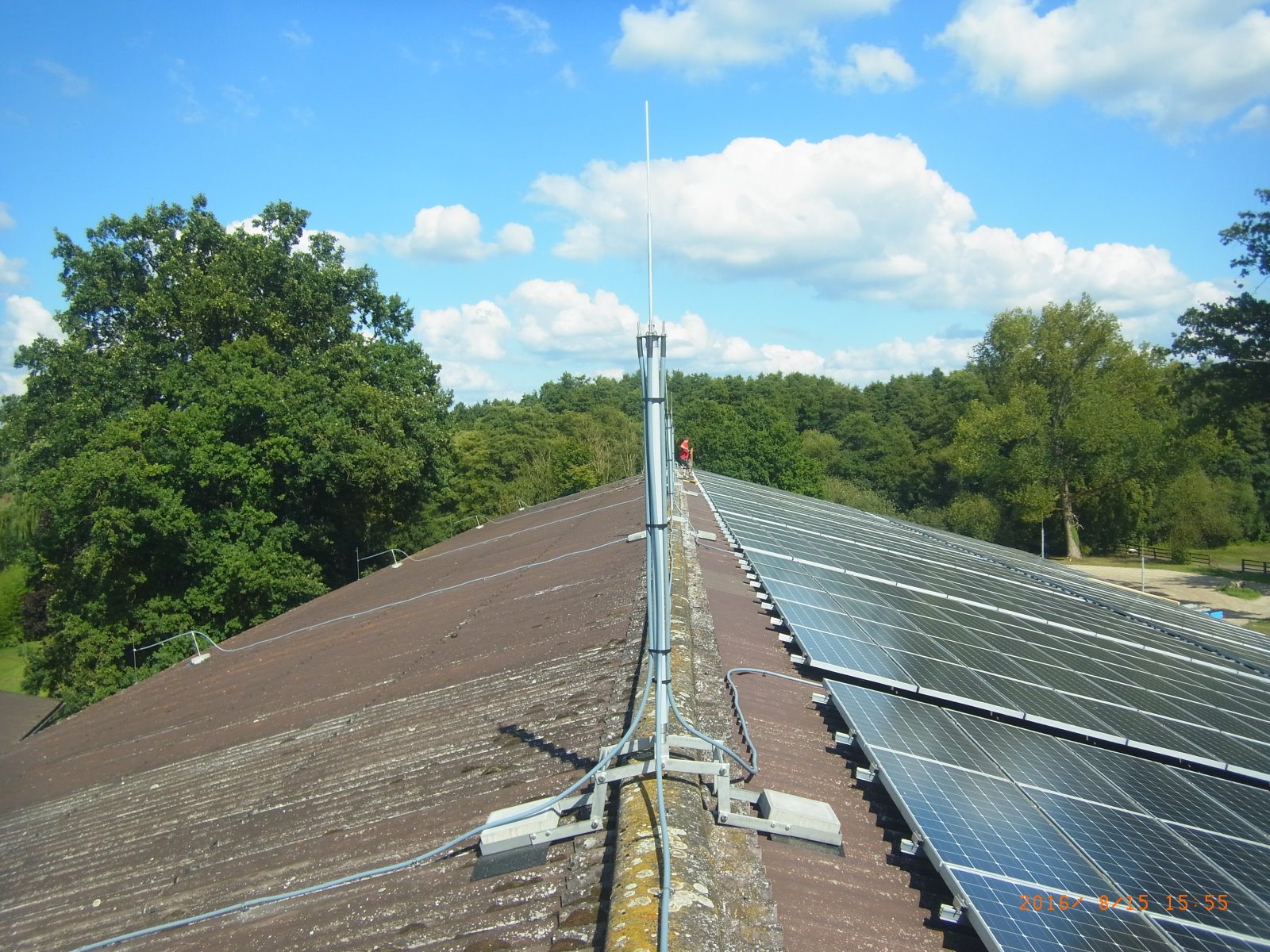

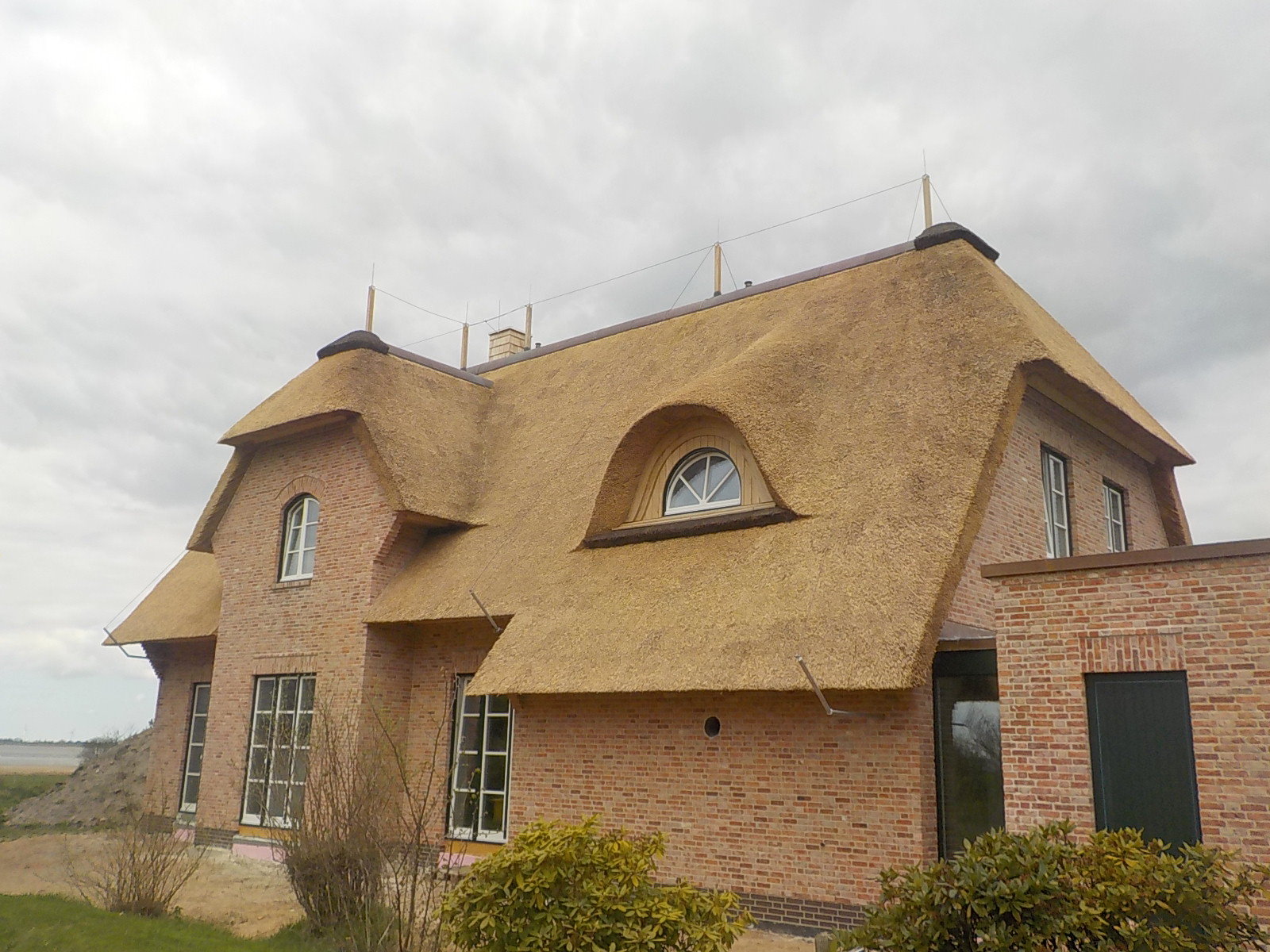

Der Äußere Blitzschutz wird auch als Fangeinrichtung bezeichnet und ist dafür verantwortlich, den Blitz einzufangen, die Fehlerströme zu verteilen und sicher Richtung Erde abzuleiten. Dabei wird zwischen drei Verfahren unterschieden, wie eine Fangeinrichtung aufgebaut sein kann. Das Maschenverfahren eignet sich vor allem für ebene Flächen. Das Schutzwinkelverfahren eignet sich für einfache Gebäude oder einzelne Dachaufbauten. Das Blitzkugelverfahren ist für alle Gebäudetypen geeignet.

Die Anforderungen des Äußeren Blitzschutzes und die Installation der Fangeinrichtung richten sich nach der Blitzschutzklasse, die in der Planungsphase festgelegt wird.

Die Ableitungen werden in der Regel außerhalb vom Gebäude angebracht und leiten die Fehlerströme Richtung Erde ab. Der Abstand der Ableitungen variiert je nach festgelegter Blitzschutzklasse. Bei Neubauten ist es möglich und sinnvoll, die Ableitungen innerhalb der Stahlbetonkonstruktion zu verlegen, um die Stahlarmierung in das Blitzschutzkonzept einzubinden.

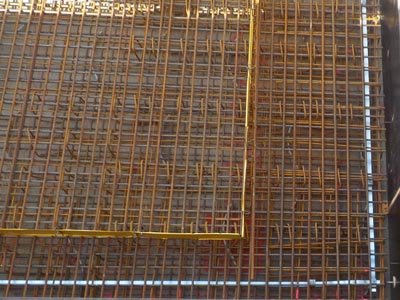

Erdungsanlage

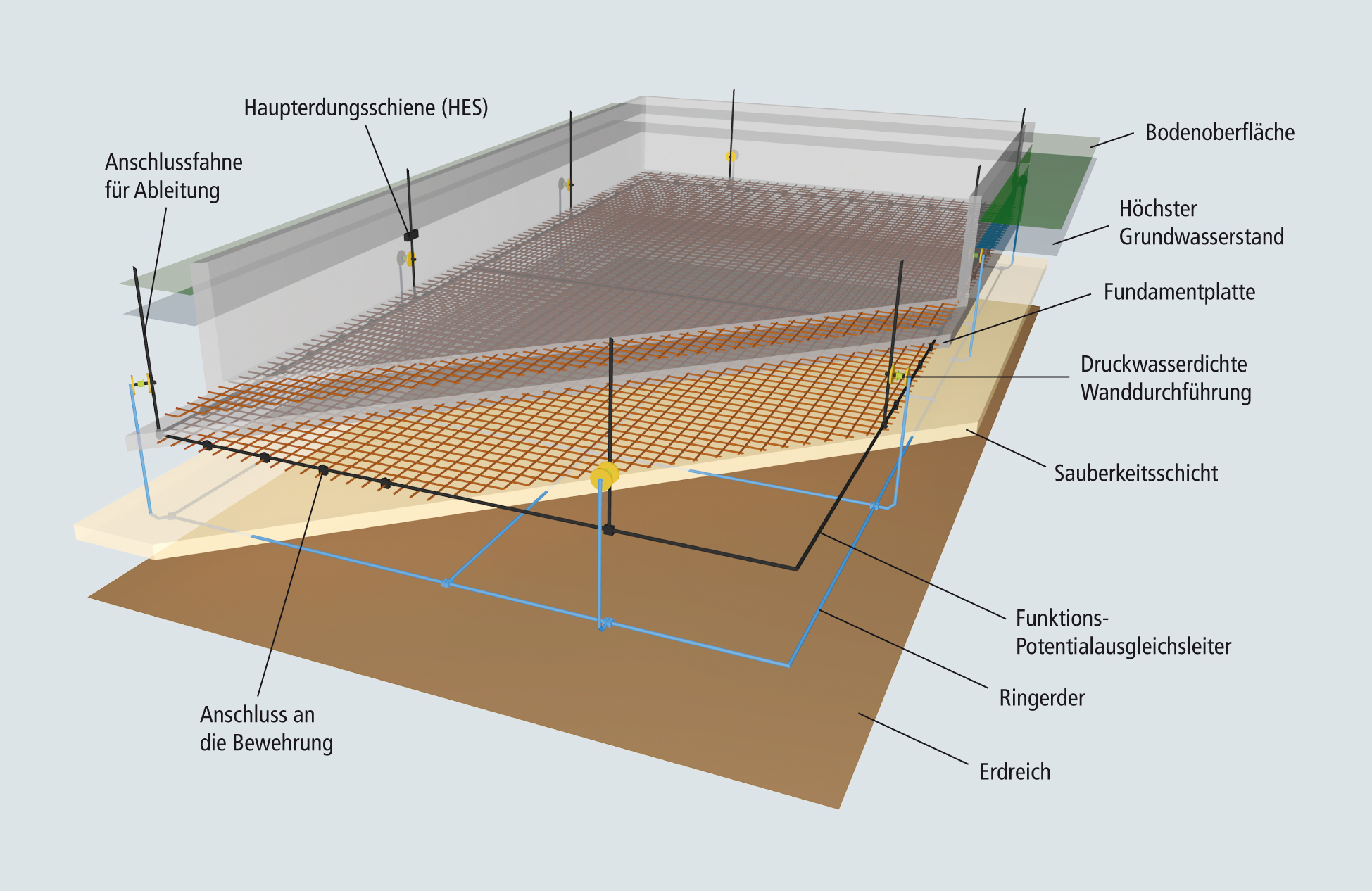

Die Erdungsanlage trägt maßgeblich zur Sicherheit einer elektrischen Anlage bei. Sie ist zwingend erforderlich, auch wenn ein Gebäude gar nicht mit einer Blitzschutzanlage ausgestattet werden soll. Die Grundlagen zur Planung, Errichtung und Dokumentation von Erdungsanlagen werden in der DIN 18014 geregelt.

Die Aufgabe einer Erdungsanlage ist es, Fehlerströme, die bei Kurzschlüssen oder im Falle eines Blitzeinschlages entstehen, sicher gegen Erde abzuleiten. Der Schutz von Personen und elektrischen Anlagen steht dabei im Vordergrund. Deshalb sollen Spannungsdifferenzen möglichst vermieden werden.

Potentialausgleich

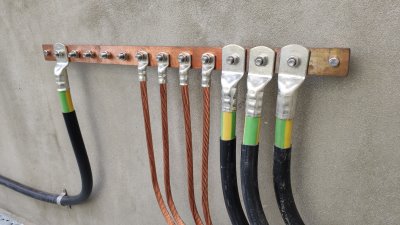

Der Potentialausgleich stammt aus der Elektrotechnik und ist in der DIN VDE 0100-540 vorgeschrieben. Danach sind alle metallischen Installationen eines Gebäudes einschließlich des Schutzleiters, des Funktionspotentialausgleichsleiters sowie des Erdungsleiters der Anlage über eine Haupterdungsschiene miteinander zu verbinden.

So werden Spannungsdifferenzen verhindert, die unter Umständen zu einem elektrischen Schlag führen könnten.

Bei einem Blitzeinschlag sind die auftretenden Spannungen wesentlich höher und die Gefahr eines Spannungsausgleiches in Form eines offenen Funkens, der zu einem Brand führen könnte, um ein Vielfaches größer. Aus diesem Grund gelten besondere Anforderungen an den Potentialausgleich, wenn die Anlage über ein Blitzsystem verfügt.

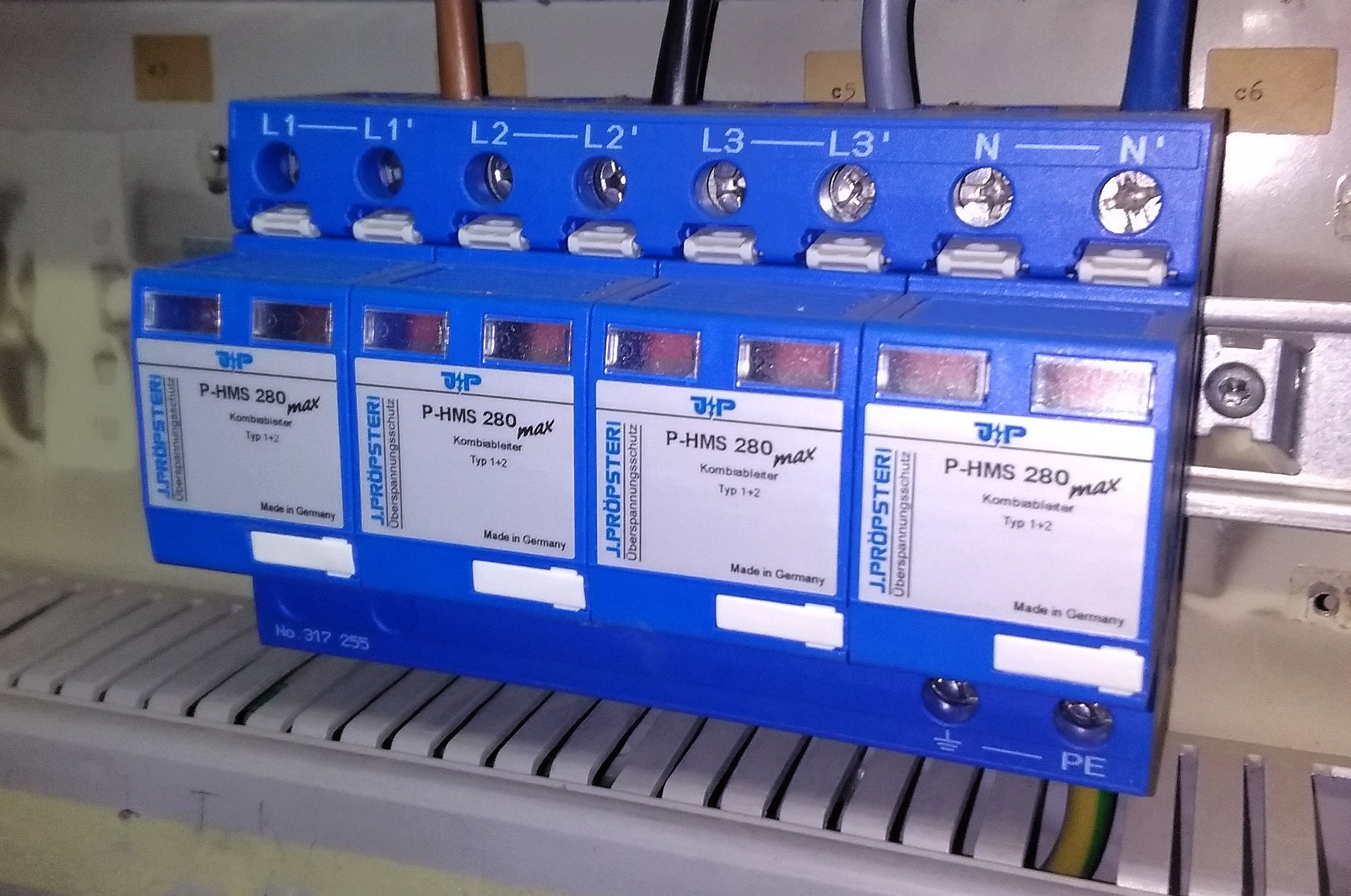

Überspannungsschutz

Bei Fehler im Stromnetz oder durch Blitzeinschläge treten höhere Spannungen auf als im Normalbetrieb, die zu Beschädigungen der elektrischen Geräte führen können. Selbst ein nahegelegener Blitzeinschlag kann Überspannungen hervorrufen, die zum Beispiel über die Stromversorgungsleitung in die Gebäudeinstallation geführt werden.

Um Schäden an den elektrischen Anlagen zu verhindern, ist ein konsequenter Überspannungsschutz, der aus drei Stufen besteht, umzusetzen.

Die erste Stufe besteht aus einem Blitzstromableiter, der in der Hauptverteilung installiert wird. Dadurch können keine größeren Fehlerströme über die Erdungsanlage des Gebäudes oder die Stromversorgungsleitungen in das Gebäudestromnetz eingekoppelt werden.

Da Blitzstromableiter die Spannungen nicht gänzlich reduzieren, müssen zum Beispiel in den Unterverteilungen Überspannungsableiter installiert werden, die die Überspannungen weiter verringern.

Die dritte Stufe des Überspannungsschutzkonzeptes ist der Feinschutz am elektrischen oder elektronischen Gerät selbst, zum Beispiel in der Steckdose oder in einer Steckdosenleiste.

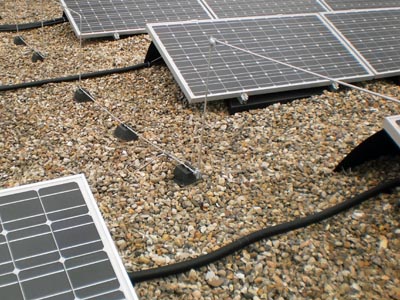

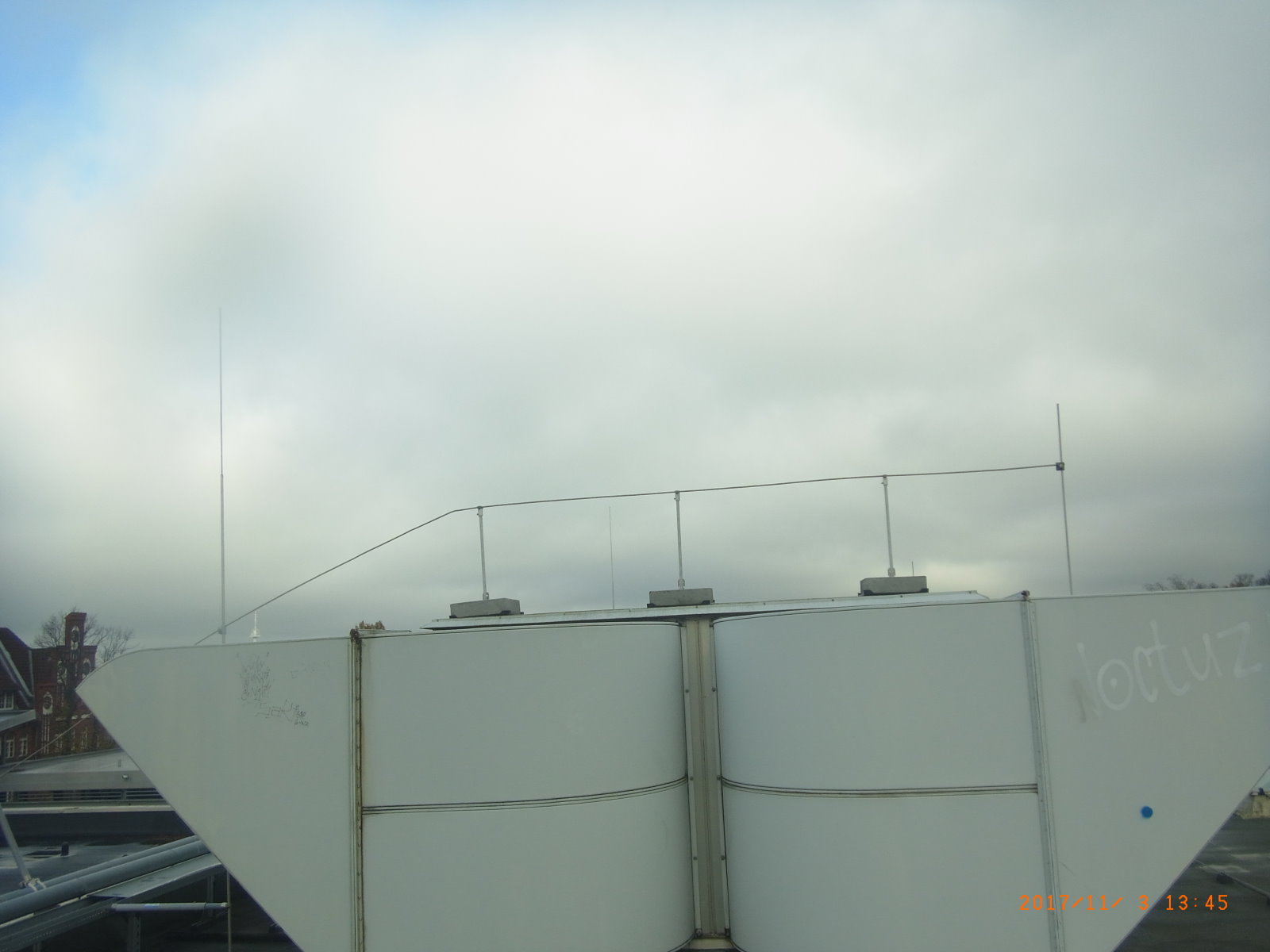

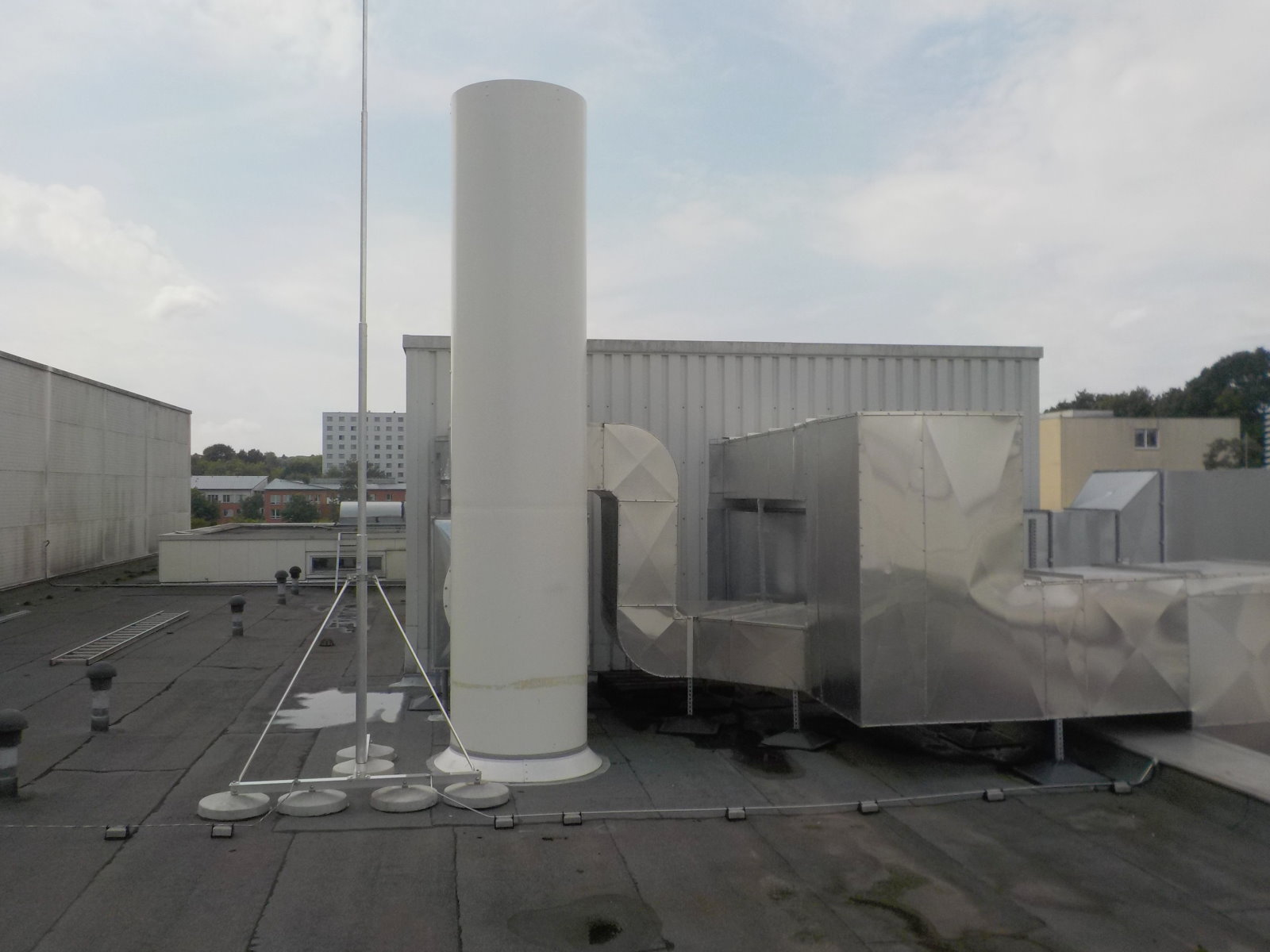

Trennungsabstand

Blitzschutzanlagen können getrennt oder nicht-getrennt errichtet werden. Bei einem nicht-getrennten Blitzschutzsystem werden metallene Installationen direkt mit dem Blitzschutzsystem verbunden. Da diese Installationen dann mit Teilblitzströmen durchflossen werden, können Schäden in der Anlage hervorgerufen werden.

Da Gebäudeinstallationen immer empfindlicher geworden sind, ist der getrennte (oder auch isolierte) Blitzschutz heutzutage Stand der Technik. Dabei wird ein Blitzschutzsystem unter Einhaltung des Trennungsabstandes zur Gebäudeinstallation errichtet - also getrennt voneinander. Das Blitzschutzsystem und die Gebäudeinstallation, zum Beispiel eine Kabeltrasse, haben im Falle eines Blitzeinschlages kurzzeitig ein unterschiedliches Potential. Wird der Trennungsabstand, der in der Planungsphase errechnet wird, nicht eingehalten, erfolgt zwischen diesen beiden unterschiedlichen Potentialen ein Potentialausgleich in Form eines offenen Funkens, der unter Umständen zu einem Brand und zu Überspannungen in der Anlage führen kann.

Analyse

Sie sind Bauherr oder Architekt, planen die Errichtung eines Gebäudes und sind unsicher ob Sie eine Blitzschutzanlage benötigen. Es ist unter bestimmten Voraussetzungen möglich, dass ein Blitzschutzsystem vorgeschrieben ist, zum Beispiel bei der Unterbringung Schutzbedürftiger.

Wir klären mit Ihnen die zu erreichenden Schutzziele, erstellen für Sie eine Risikoanalyse und prüfen ob andere Regelungen und Vorschriften eingehalten werden müssen.

• Klären der Aufgabenstellung
• Bestandsaufnahme
• Risikoanalyse gemäß DIN EN 62305-2 (VDE 0185-305-2)
• Anforderung aufgrund der Nutzung
• Prüfen behördlicher Vorgaben

Konzepterstellung

Wir erstellen ein Konzept unter Beachtung geltender Vorschriften und Normen und übernehmen die Planung von Blitzschutz- und Erdungsanlagen nach DIN EN 62305 und DIN 18014.

Die Auswahl der Materilien ist dabei genauso ein Aspekt wie die Schnittstellen zwischen den Gewerken.

• Ausarbeitung eines Planungskonzepts
• Prüfen alternativer Lösungsmöglichkeiten
• Erläuterung der technischen Vorgänge

Planung

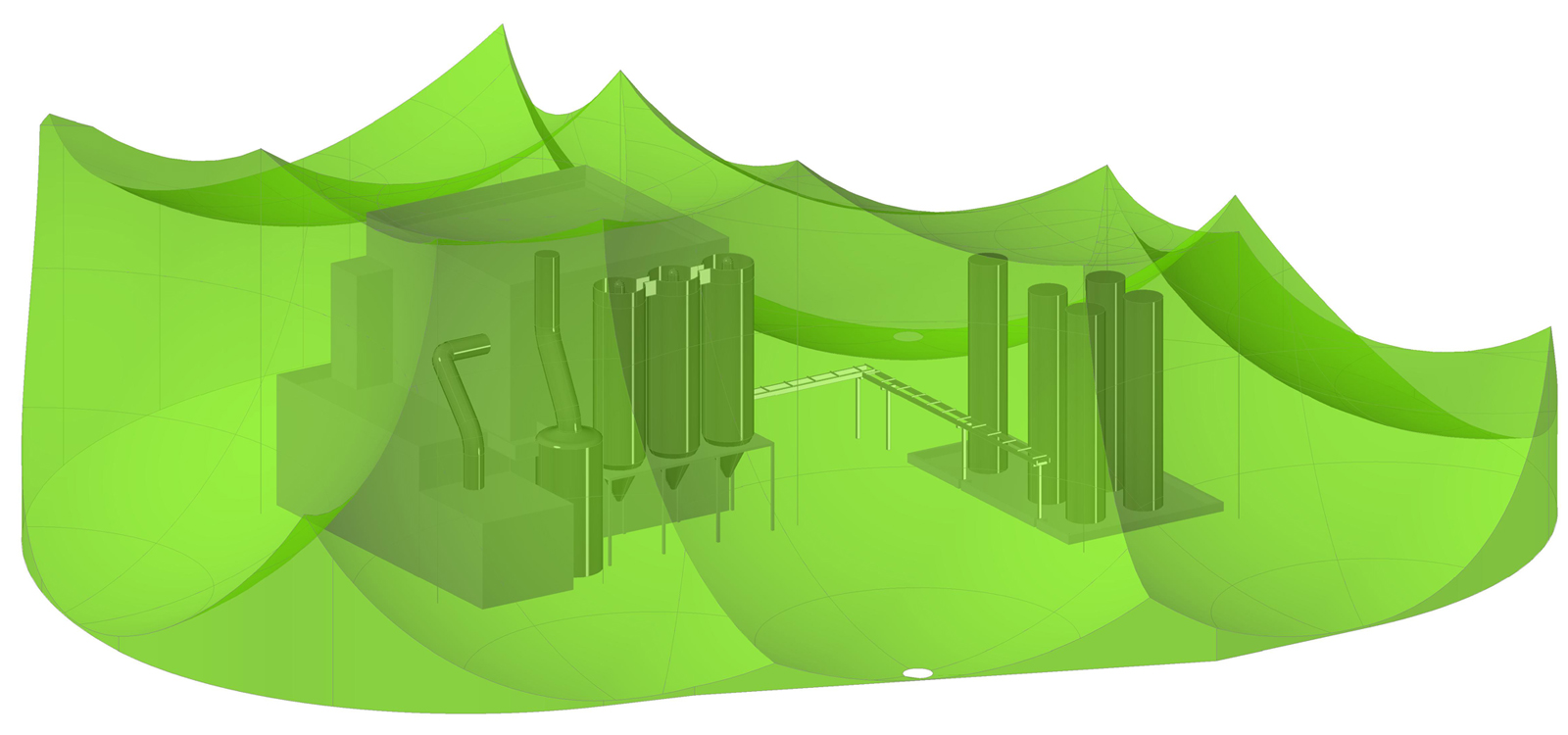

Die Planung einer Blitzschutzanlage erfolgt nach wirtschaftlichen Gesichtspunkten unter Anwendung des Maschen-, Schutzwinkel- und/oder Blitzkugelverfahrens nach DIN EN 62305-3 (VDE 0185-305-3).

• CAD-Planung
• Blitzschutzanlagen nach DIN EN 62305 (VDE 0185-305)
• Erdungsanlagen nach DIN 18014
• 3D Visualisierung
• Trennungsabstandsberechnung

Vergabevorbereitung

Auf der Grundlage des Konzeptes erfolgt die Massenermittlung und die Leistungsübersicht.

• Massenermittlung
• Ausarbeitung von Leistungsverzeichnissen
• Aufstellen von Leistungsbeschreibungen

Betreuung

Die Bauleistung sollte regelmäßig kontrolliert werden, um Fehler zu vermeiden. Die Betreuung des Bauablaufs und die Abstimmung zwischen den Schnittstellen ist daher nicht zu vernachlässigen und kann frühzeitig Missstände aufdecken.

• Ausführungsüberwachung
• Abnahme der Leistungen
• Kontrolle der Beseitigung festgestellter Mängel

Dokumentation

Entspricht die Dokumentation den Anforderungen der geltenden Normen? Wurden verdeckte Leistungen fotodokumentiert? Stimmen die Zeichnungen mit dem Stand am Bau überein? Sind die Berechnungen korrekt?

Diese Kontrolle sollte zeitnah erfolgen, um eventuelle Fehler rechtzeitig zu erkennen und eventuell Ausgleichsmaßnahmen zu treffen.

• Überprüfung der Errichterdokumentation
• Prüfung der Revisionszeichnung
• Bestätigung der Trennungsabstandsberechnung

Neubau Bürogebäude Bramfelder Spitze

Standort: Bramfeld, Hamburg
Nutzung: Bürogebäude

Sanierung der U-Bahnlinie U3 Rödingsmarkt

Standort: Rödingsmarkt, Hamburg
Nutzung: Öffentlicher Nahverkehr

Neubau Hochaus Mexikoring 21

Standort: Mexikoring 21, Hamburg
Nutzung: Wohn- und Gewerbeeinheiten

Sanierung der Werkstatthalle Betriebshof Farmsen

Standort: Berner Heerweg, Hamburg
Nutzung: Werkstatthalle der Hamburger Hochbahn AG

Sanierung der St. Johanniskirche Hamburg-Harburg

Standort: Bremer Straße, Hamburg
Nutzung: Kirche

Barrierefreier Ausbau Haltestelle Landungsbrücken

Standort: St. Pauli, Hamburg
Nutzung: Öffentlicher Nahverkehr

Theater am Wiesendamm

Standort: Wiesendamm, Hamburg
Nutzung: Ausbildungsstätte

Barrierefreier Ausbau von Haltestellen der Hamburger Hochbahn

Standort: Hamburg Haltestelle Rathausmarkt, Mönckebergstraße und Jungfernstieg
Nutzung: Öffentlicher Nahverkehr

HC34 Hamburger HafenCity

Standort: Baufeld 34, Hamburg - HafenCity
Nutzung: Wohnen, Einzelhandel, Gastronomie, Kino, Hotel

Strandhaus Hamburger HafenCity

Standort: Baufeld 60, Hamburg - HafenCity
Nutzung: Wohnen, Einzelhandel

Krankenhaus Tabea Hamburg Blankenese - Aufstockung und Errichtung einer Dachterrasse

Standort: Kösterbergstraße, Hamburg
Nutzung: Fachklinik
